Słupek automatyczny WP 9681 800mm

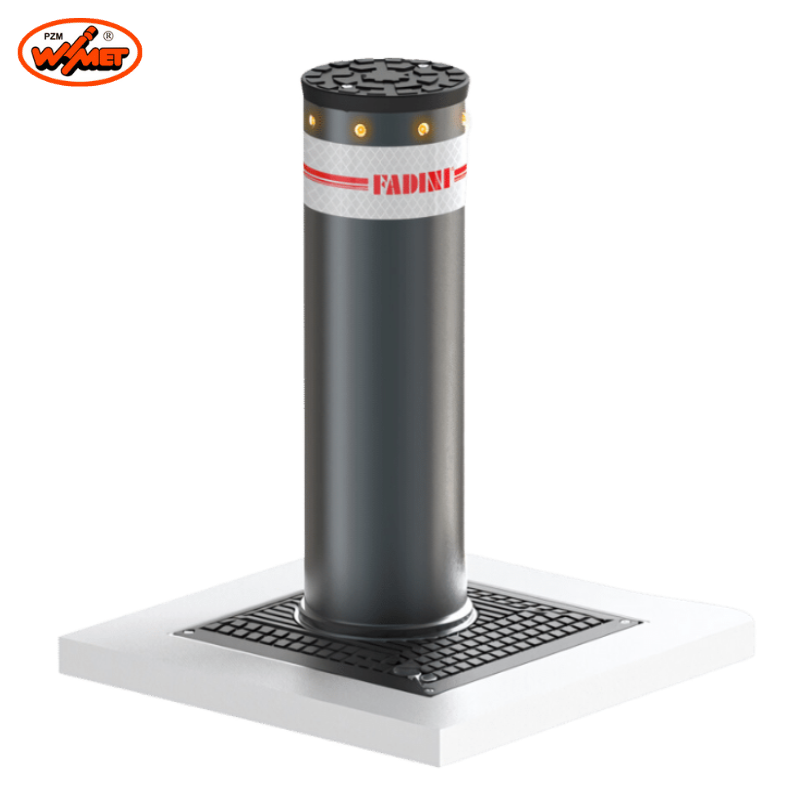

Słupek automatyczny TALOS 9651 o wysokości 800mm, średnicy 275mm i grubości ścianki 12mm w kolorze szary antracyt

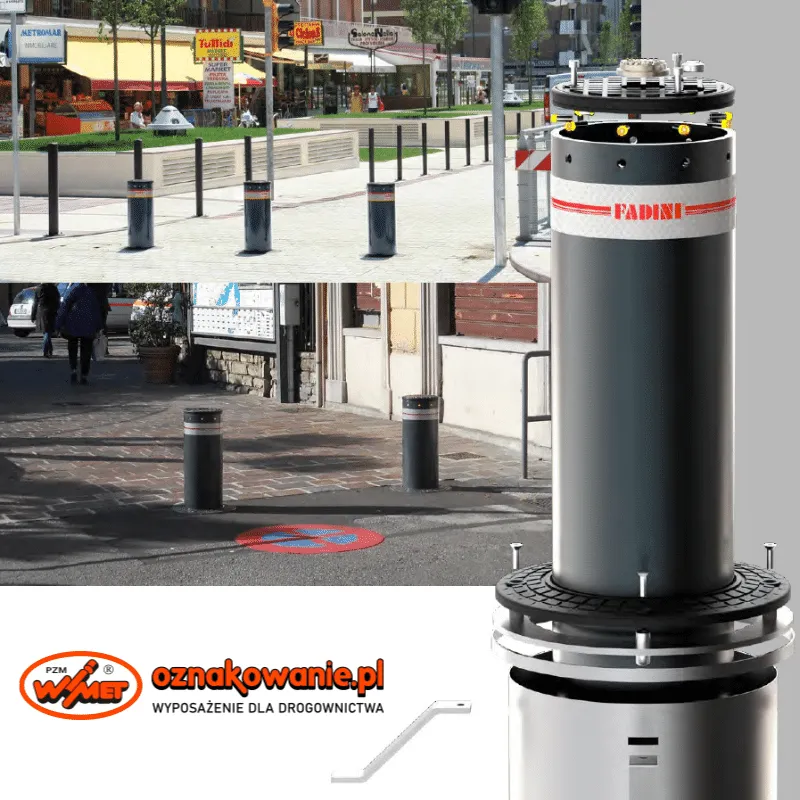

Blokada TALOS zbudowana jest z cylindrycznego, stalowego słupka, podnoszącego się za zabudowaną w podłożu wykonanej obudowy. Zastosowanie do napędu siłownika hydraulicznego powoduje, że może on pracować w niemal każdych warunkach pogodowych charakteryzując się przy tym wysoką niezawodnością oraz nieangażującą kulturą pracy.

Przy projektowaniu nowego słupka hydraulicznego TALOS skupiliśmy się przede wszystkim na pragmatycznym podejściu do kwestii użytkowania. Dzięki kompaktowej budowie oraz zastosowaniu zaawansowanych technik wykonania, (tak jak również i koszty) niezbędne do na montowania słupka oraz jego żywotności, został skrócony o połowę w porównaniu ze standardowymi rozwiązaniami.

 Jeden słupek - wiele możliwości

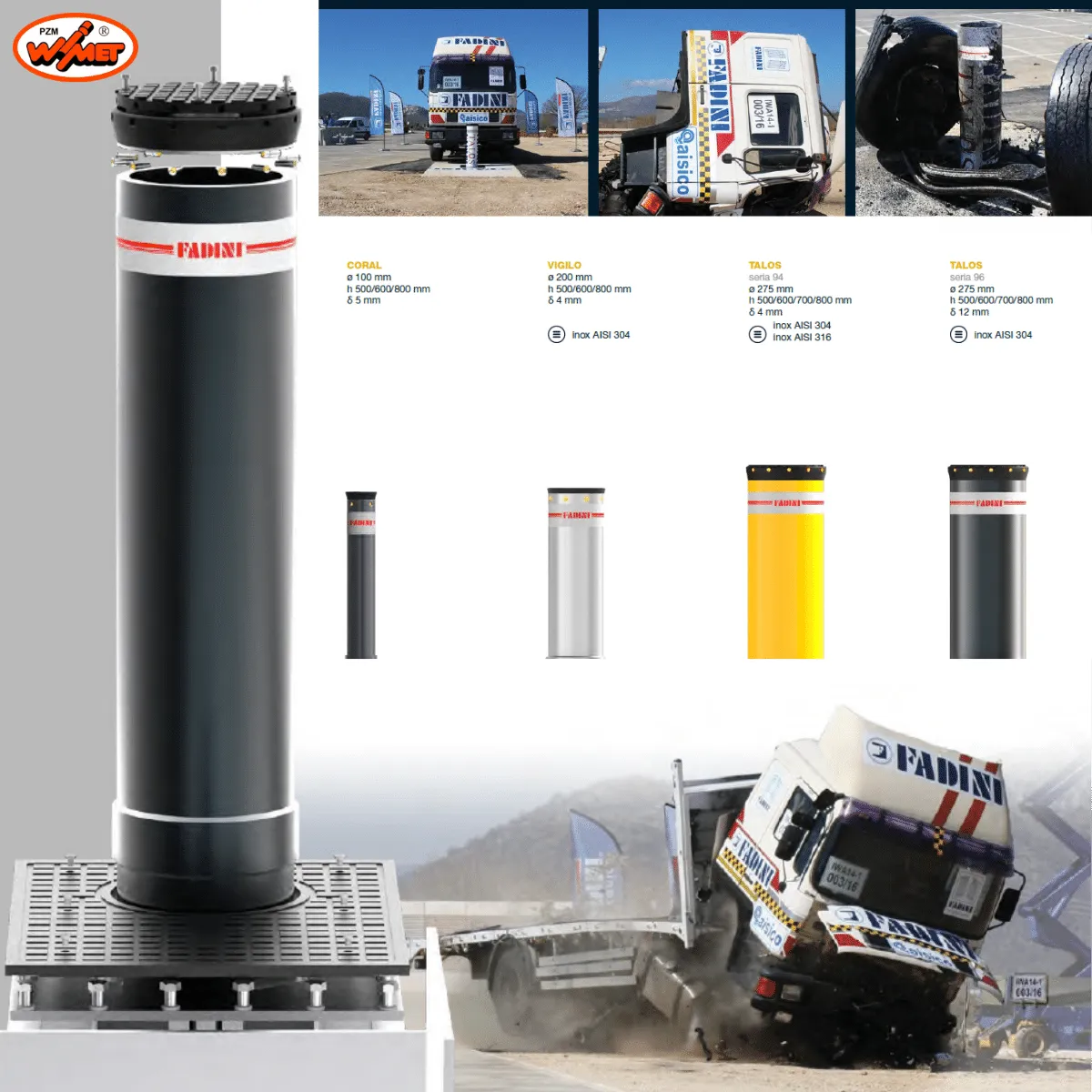

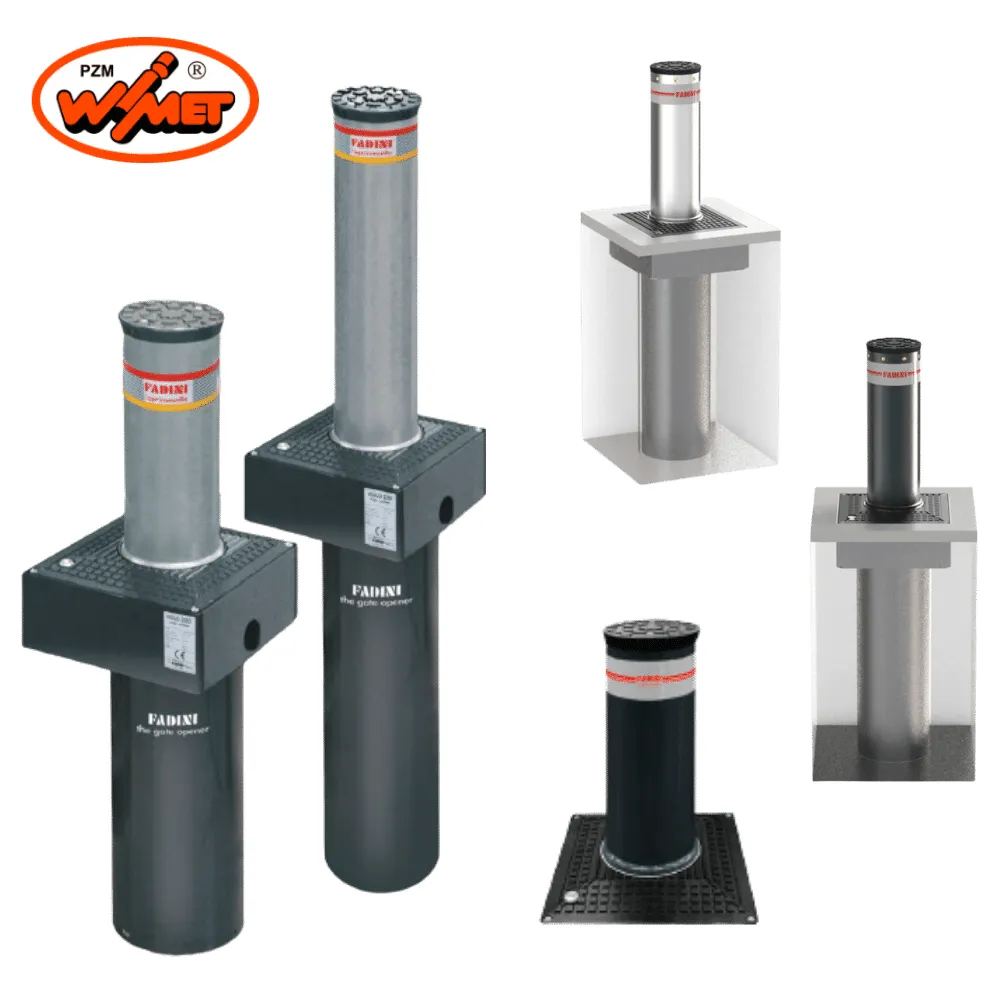

Słupki TALOS dostępne są w czterech wersjach wysokościowych (wysuw cylindra od 500 mm do 800 mm) oraz dwóch wytrzymałościowych (grubość ścianki cylindra 4 mm oraz 12 mm). Dostępna jest również wzmocniona wersja HRC (High Resistance Cylinder).

 Bezpieczeństwo zdefiniowane od nowa

Dzięki wyposażeniu słupka TALOS w diody ostrzegawcze LED oraz trwałe odblaskowe, jest on dobrze widoczny nawet w nocy. Opcjonalnie istnieje możliwość zainstalowania czujnika przeciążeniowego, systemu grzewczego lub sygnalizatora dźwiękowego, co znacząco podwyższa bezpieczeństwo oraz komfort użytkowania systemu.

Standardowo słupki TALOS wyposażone są w magnetyczne wyłączniki krańcowe - oddzielnie dla pozycji otwartej oraz dla pozycji zamkniętej.

Wzmocniona wersja HRC (High Resistance Cylinder) posiada dłuższe, w porównaniu ze standardową wersją, prowadnice wpuszczane w podłoże (400 mm w porównaniu ze standardowymi 200 mm) dzięki czemu jest ona jeszcze bardziej odporna na uderzenia.

Opis produktu:

Słupek chowany w ziemię, uruchamiany przez siłownik hydrauliczny, z wbudowaną centralą hydrauliczną. Zasilanie 230V. Kolumna słupka wykonana ze stali o grubości 4 mm (seria 9400), 12 mm (seria 9600) lub 20 mm (seria M50), zabezpieczona przed korozją metodą kataforezy i malowana proszkowo. Wszystkie modele posiadają obudowę do zabetonowania w ziemi ze stali cynkowanej ogniowo. Przewodzenie kolumny wyposażone w podwójne na głębokość 200 mm w wersji standardowej, 400 mm w wersji HRC oraz 500 mm dla wersji M50. Kołnierz słupka wykonany z aluminium, uszczelka gumowa przy pokrywie kolumny. Cylinder słupka cynkowany ogniowo, kontener cynkowany elektrolitycznie. W komplecie naklejka odblaskowa z homologacją, magnetyczny wyłącznik krańcowy działający przy kolumnie opuszczonej i podniesionej, światło ostrzegawcze LED oraz specjalny klucz do odblokowania kolumny i opuszczania jej ręcznie. Do każdego słupka z elektrozaworem należy zastosować stabilizator 24V.

 Podstawowa wersja słupka automatycznego TALOS. W skład zestawu wchodzą następujące elementy:

• TALOS 96, wys. 800 średnica 275 grubość 12 mm, ograniczenie 200 mm, słupek automatyczny, zasilanie 230 V AC 50 Hz 1-fazowe, w komplecie obudowa, ruchomy stalowy cylinder, malowanie proszkowe farbą poliestrową w kolorze RAL 7016, górna część kolumny zabezpieczona gumą, 12 wbudowanych diod LED, samoprzylepna taśma odblaskowa, dwa wyłączniki krańcowe, klucz wysprzęglający z nasadką trójkątną

Dostępne dodatkowe podzespoły: (możliwość wyboru w strefie wyboru wariantów)

• HRC (zwiększona odporność na uszkodzenia).
• Elektrozawór 24 V DC, który umożliwia automatyczne opuszczanie słupka w przypadku awarii zasilania (dla prawidłowego działania zaleca się stosowanie stabilizatora napięcia).
• Transformator napięcia z wejściem 230 V AC i wyjściem 24 V DC.

Dla pełnej funkcjonalności słupka automatycznego TALOS, niezbędne są dodatkowe podzespoły: (możliwość wyboru w strefie wyboru wariantów)





• Centrala sterująca.
• Odbiornik radiowy 2-kanałowy.
• Pilot 4-kanałowy.
• Kabel zasilający.

 Dane techniczne:

• • Średnica cylindra: 275 mm
  • Grubość cylindra: 12 mm
  • Wysokość cylindra od podłoża: 500/600/700/800 mm
  • Materiał cylindra: Stal S355J2H
  • Obróbka i wykańczanie cylindrów: kataforeza i poliestrowa farba proszkowa RAL 7016, powłoka ze stali nierdzewnej satynowej AISI 304
  • Fundament fundacyjny: ocynkowane ogniowo
  • Temperatura robocza: -20 ÷ +80 °C, -40 °C (z grzałką)
  • Rodzaj oleju: 708L
  • Zasilanie sieciowe: 230 Vac - 50 Hz
  • Pobór mocy: 1100 W
  • Pobierany prąd: 1.8 A
  • Moc wyjściowa: 0,25 kW / 0,33 KM
  • Stopień ochrony IP sterownika hydraulicznego: 67
  • Częstotliwość stosowania: intensywne użytkowanie / 2 tys. cykli na dzień
  • Odporność na uderzenia: 60 000 | 90 000 - HRC
  • Odporność na przebicie: 450 000 | 550 000 - HRC
  • Maksymalne obciążenie statyczne: 20 000 kg
