Słupek automatyczny WP 1080 ANTRACYT 800mm

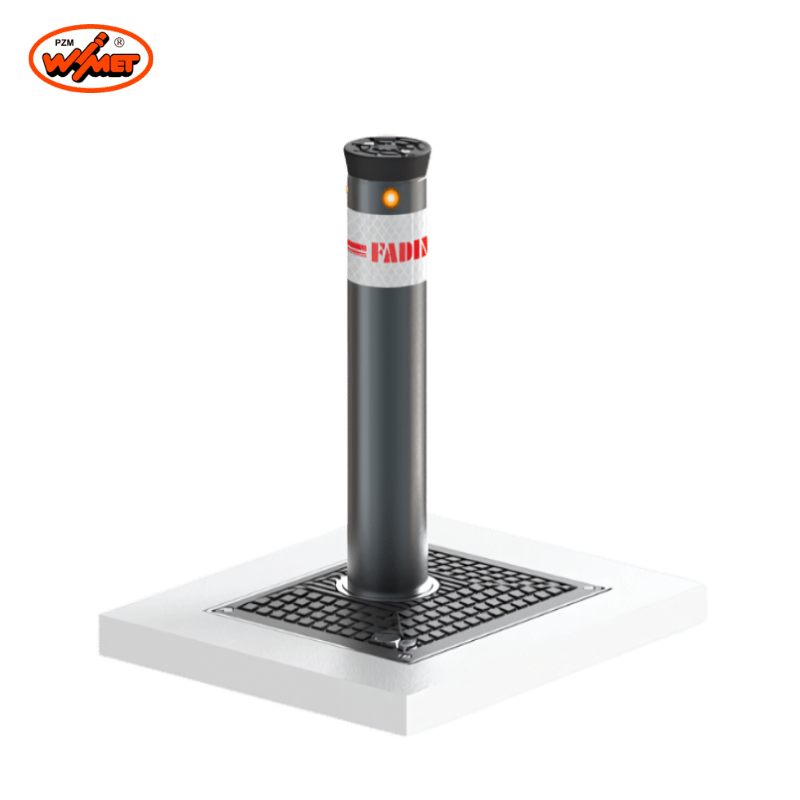

Słupek automatyczny CORAL 1080 o wysokości 800mm i średnicy 100mm

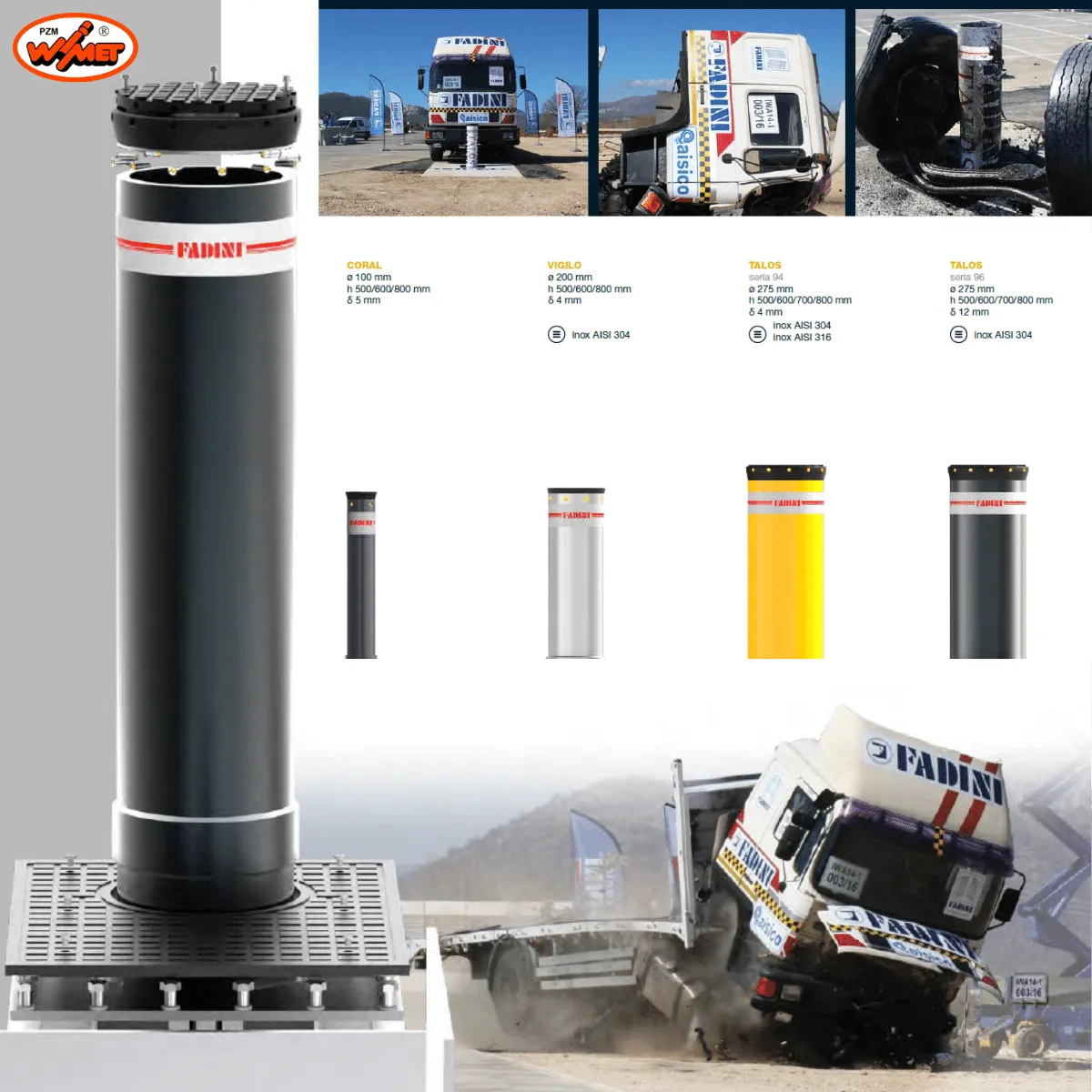

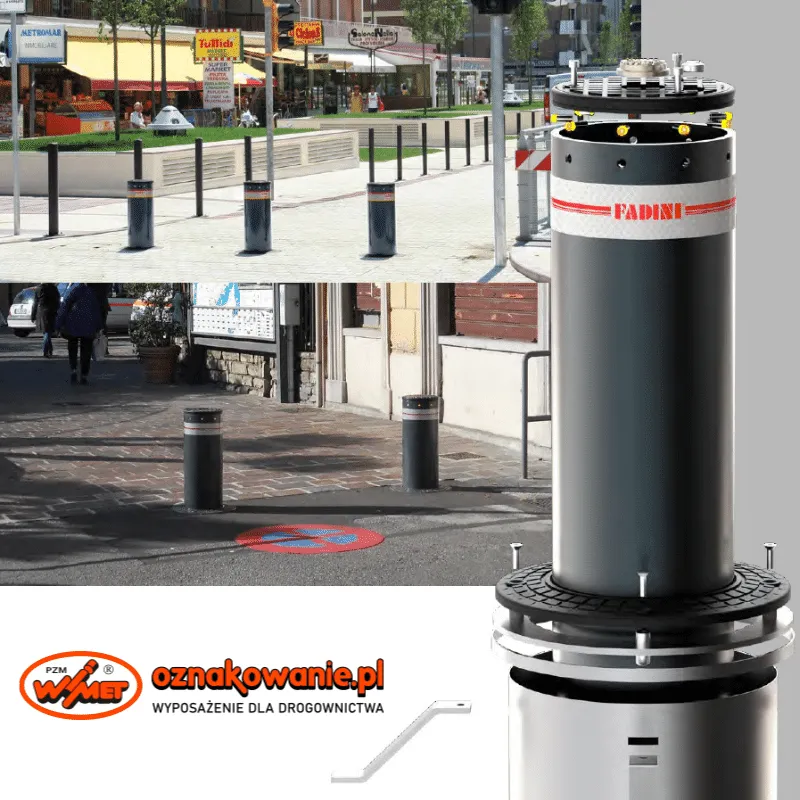

Blokada CORAL jest zbudowana z cylindrycznego, stalowego słupka, który podnosi się z obudowy zabudowanej w podłożu. Użycie siłownika hydraulicznego jako napędu umożliwia pracę w niemal każdych warunkach pogodowych, co charakteryzuje blokadę wysoką niezawodnością oraz nienaganną kulturą pracy. Konstrukcja i rozwiązania technologiczne blokady CORAL są zaprojektowane tak, aby zapewniać niezawodność i wytrzymałość. Średnica kolumny blokady, jednostka hydrauliczna oraz tłok są zintegrowane i zamontowane bezpośrednio pod pokrywą.

 Jeden słupek - wiele możliwości

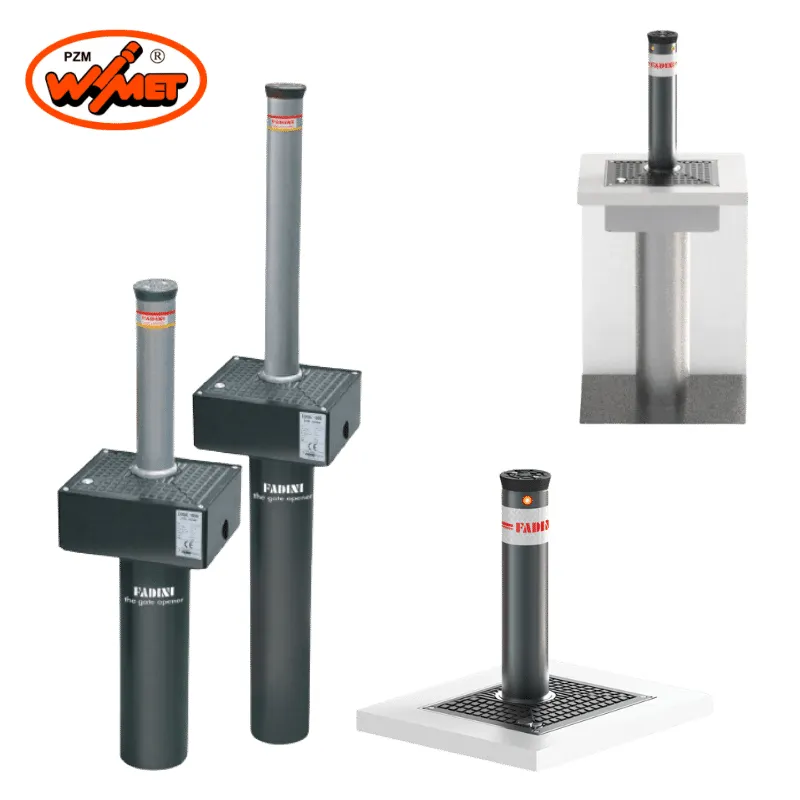

Model CORAL jest dostępny w różnych wersjach wysokościowych, z wysunięciem cylindra od 500 mm do 800 mm, oraz w wariantach wytrzymałościowych, z średnicą cylindra wynoszącą 100 mm.

 Bezpieczeństwo zdefiniowane od nowa

Słupek CORAL wyposażony jest w diody ostrzegawcze LED i taśmę odblaskową, które zapewniają dobrą widoczność nawet w nocy. Opcjonalnie może zostać wyposażony w czujnik przeszkód, system grzewczy lub sygnalizator dźwiękowy, podnoszące bezpieczeństwo i komfort użytkowania. Standardowe wyposażenie modelu CORAL obejmuje magnetyczne wyłączniki krańcowe dla oddzielnej kontroli pozycji otwartej i zamkniętej.

 Podstawowa wersja słupka automatycznego CORAL. W skład zestawu wchodzą następujące elementy:

• CORAL, wys. 800 średnica 100 grubość 5 mm, słupek automatyczny, zasilanie 230 V AC 50 Hz 1-fazowe, w komplecie obudowa, ruchomy stalowy cylinder, malowanie proszkowe farbą poliestrową w kolorze RAL 7016, górna część kolumny zabezpieczona gumą, samoprzylepna taśma odblaskowa, dwa wyłączniki krańcowe, klucz wysprzęglający, przewód zasilający o długości 10 m do siłownika hydraulicznego i wyłączników krańcowych.

Dostępne dodatkowe podzespoły: (możliwość wyboru w strefie wyboru wariantów)

• Elektrozawór 24 V DC, który umożliwia automatyczne opuszczanie słupka w przypadku awarii zasilania (dla prawidłowego działania zaleca się stosowanie stabilizatora napięcia).
• Transformator napięcia z wejściem 230 V AC i wyjściem 24 V DC.

Dla pełnej funkcjonalności słupka automatycznego CORAL, niezbędne są dodatkowe podzespoły: (możliwość wyboru w strefie wyboru wariantów)





• Centrala sterująca.
• Odbiornik radiowy 2-kanałowy.
• Pilot 4-kanałowy.

 Przekrój słupka

 Najważniejsze cechy i funkcje

Słupek chowany w ziemię, uruchamiany przez siłownik hydrauliczny, z centralą hydrauliczną wbudowaną. Zasilanie 230V, 10m przewodów elektrycznych w komplecie. Kolumna słupka wykonana ze stali o grubości 5 mm, zabezpieczona przed korozją metodą kataforezy i pomalowana proszkowo. Naklejka odblaskowa z homologacją. Specjalny klucz do odblokowania kolumny i opuszczania jej ręcznie. Wszystkie modele posiadają obudowę do zabudowania w ziemię ze stali cynkowanej ogniowo. Obudowa centrali hydraulicznej jest cynkowana elektrolitycznie. Do każdego słupka z elektrozaworem należy zastosować stabilizator 24V.

• Hydrauliczny Mechanizm Blokady:

  • Standardowe utrzymanie wysokiej pozycji dla parkowania.
  • Awaryjne opuszczanie za pomocą klucza odblokowującego.
  • Opcjonalny zawór elektromagnetyczny do automatycznego opuszczania przy awarii zasilania.
  • Wytrzymałość testowana w ekstremalnych temperaturach.

• Ułatwiony Dostęp do Komponentów:

  • Prosta konserwacja dzięki przemyślanemu umiejscowieniu elementów hydraulicznych wewnątrz konstrukcji.
  • Zmniejszone ryzyko korozji i innych uszkodzeń.

• Efektywny i Prosty Montaż:

  • Redukcja wagi fundamentu wyklucza potrzebę skomplikowanych prac ziemnych.
  • Cylinder stalowy z powłoką kataforetyczną i malowaniem proszkowym, odporny na zarysowania.
  • Wyposażony w czujniki krańcowe z efektem Halla i ochronną gumową głowicę.
  • Dodatkowe oświetlenie LED jako opcja.

• Wszechstronne Możliwości Konfiguracji:

  • Szeroki wachlarz akcesoriów sterujących i zabezpieczających.
  • Rozbudowany programator dla zarządzania wieloma urządzeniami jednocześnie.

 Akcesoria

Słupki CORAL są sterowane elektronicznie i oferują funkcje automatyczne spełniające wymagania każdej instalacji. Słupki są przystosowane do współpracy z sygnalizatorem drogowym, po uprzednim zamontowaniu karty świateł drogowych w programatorze Elpro S40. Sygnalizator drogowy wskazuje kiedy słupek się podnosi (światło żółte), kiedy jest podniesiony (światło czerwone) lub kiedy jest opuszczony (światło zielone).

W przypadku braku zasilania kolumna pozostaje podniesiona, a jej opuszczenie jest możliwe przy użyciu klucza wyprzęgającego.

Opcjonalnie słupek może być wyposażony w elektrozawór pozwalający na automatyczne opuszczenie słupka w przypadku braku zasilania. Kolumna podnosi się po przywróceniu zasilania.

 Dane techniczne

Średnica cylindra: 100 mm
Grubość cylindra: 5 mm
Wysokość cylindra od podłoża: Dostępne opcje - 500 mm / 600 mm / 800 mm
Materiał cylindra: Stal S235JRH

Obróbka i wykończenie cylindrów:

• Kataforeza
• Poliestrowa farba proszkowa RAL 7016

Fundament: Ocynkowane ogniowo

Temperatura robocza:

• Standard: -20 ÷ +80°C
• Opcja [A]: -40°C

Rodzaj oleju hydraulicznego: 708L

Zasilanie sieciowe: 230 Vac - 50 Hz
Pobór mocy: 330 W
Pobierany prąd: 1.8 A
Moc wyjściowa: 0,25 kW / 0,33 KM

Stopień ochrony IP sterownika hydraulicznego: IP67

Częstotliwość stosowania: Intensywne użytkowanie - do 2000 cykli na dzień

Odporność na uderzenia: 30 000 J
Odporność na przebicie: 150 000 J

Maksymalne obciążenie statyczne: 20 000 kg
